在我們的日常生活以及工業設施中，管道無處不在，通過壓力或者重力機制實現油、氣、水等各種介質的傳輸，不管是短距離的給排水系統，還是長距離的輸油輸氣管道，都在源源不斷地輸送生活或工業生產的相關資源。本文要介紹的是管道內窺鏡檢測，具體涉及管道內窺鏡檢測設備的種類、組成及用途。

不少人認為管道內窺鏡檢測設備，就是單純指基于推桿結構的管道內窺鏡設備，這個理解不算錯，但是不夠全面。廣義的說，管道內窺鏡檢測是一種管道檢測手段，應該包括用于這一目的的所有內窺鏡設備，例如：柔性視頻內窺鏡、基于推桿結構的管道內窺鏡、以及管道爬行機器人等。當然這些設備有各自的特點和適用場景，下面我們一起了解一下。

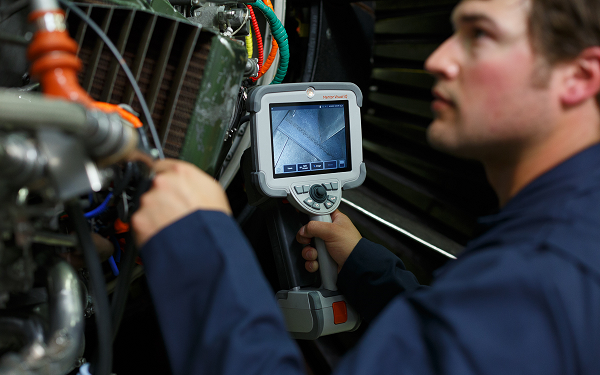

柔性視頻內窺鏡的組成及用途。現在的柔性視頻內窺鏡多采用一體化設計，包括：主機、顯示器、操作手柄、探頭、光源、電池等，都集成在手持機上，結構非常緊湊，便于檢測人員攜帶以及開展檢測工作。柔性視頻內窺鏡的直徑通常在10mm以下，探頭插入管的長度在2m-10m左右，因此這種產品適合檢測不是很深邃的小口徑管道，例如：檢測醫藥食品行業管道的清潔狀況、焊接質量等，這些管線的直徑通常在15mm-50mm之間，方便送入柔性視頻內窺鏡探頭，而且也有較充足的空間，可以靈活操控探頭導向，有助于全面檢查。

工業管道內窺鏡的組成及用途。工業管道內窺鏡的組件包括：前端攝像頭（全景攝像頭或軸向旋轉攝像頭）、用于推送及收回攝像頭的推拉線纜及絞盤、方便檢測人員操控及查看的多功能控制器和顯示裝置、LED照明系統，此外還有用于輔助的推送引導裝置和對中裝置。由于推拉線纜的長度可達百米左右，攝像頭直徑稍大，通常在10mm-30mm左右，同時工業管道內窺鏡攝像頭處通常設置有多顆LED照明光源，照明靈度高，因此這種產品更多地用于稍大口徑（50mm-500mm左右）并且較深管道的檢測中，例如：石油化工以及天然氣行業的工藝管線檢測，能夠清晰地檢測管道腐蝕、裂紋等缺陷。

管道爬行機器人的組成及用途。管道爬行機器人也稱管道爬行器，主要包括控制單元、手持機、線纜卷盤、攝像頭（軸向旋轉攝像頭或全方位旋轉攝像頭）、承載攝像頭的車體、照明燈等幾個組成部分。與上面介紹的工業管道內窺鏡的主要不同在于，管道內窺鏡使用推拉線纜推送攝像頭，而爬行機器人自帶小車、可以在管道內“行駛”檢測，具有翻越障礙等本領；此外，爬行機器人適用的管徑更大一些：100mm-1500mm，“爬行”距離也更長一些，可以達到200米左右，因此適用大口徑管道內部檢測，例如：蒸汽管道、蒸汽梁箱等，同時也適用于壓力容器、存儲管等腔體內部空間的檢測。

以上為您介紹了管道內窺鏡檢測設備的種類、組成及用途介紹。這幾種檢測設備都屬于工業內窺鏡，因為攝像頭直徑、線纜長度、照明亮度等的差異，使得它們有各自擅長的檢測領域，但它們也都有一個共同點：可以代替檢測人員進入管道內部，并可將檢測影像呈現在檢測人員眼前，缺陷、故障一目了然。如果您不想整日憂慮管道安全問題，不想猜測哪部分管道存在安全隱患，那么管道內窺鏡檢測是正確的選擇。如果您有更多疑問或者選型方面的困擾，歡迎咨詢北京韋林意威特工業內窺鏡有限公司。
